Korpus Ausstattung

Tablarverbinder

Ixconnect Rasant-Tab

Lässt Fachböden durch schräg zulaufende Kontaktflächen der Verbinderkomponenten formschlüssig an Seitenwand anliegen. Schöne Optik im eingebauten Zustand, da nur die kleine Grundplatte des Trägerteils sichtbar ist.

10 mm

5 mm

Schraubmontage

Dübel

Dübel vorbeleimt

Lamello Clamex P-10

Lösbare Verbindungsbeschläge mit kleinster Bedienöffnung.
Extrem schneller werkzeugloser Einbau der Beschläge.

Lamello Tenso P-10 mit Vorspannfunktion

Unsichtbarer selbstspannender Verbinder zum Verleimen.
Enorm schnelles Verleimen durch einfaches Zusammenstecken der Werkstücke.

Schraubbarer Sockelverstellfuß aus Kunststoff

60

50 – 80

80

70 – 100

100

90 – 120

120

110 – 140

150

140 – 170

Schrankaufhänger

Schrankaufhänger SAH 216

Belastbarkeit 55 kg,

integrierte Tiefenverstellung max. 25 mm

Aufhängeschiene Typ L

Unterschrankaufhänger

CAMAR 801

Belastbarkeit 85 kg / Stück,

Verstellmöglichkeit: Höhe 22 mm,

Tiefe 19 mm

Durchgehend

Traverse liegend einschlagend *

je 150 mm ab einer Korpustiefe von 400 mm möglich

Durchgehend

Unterboden stumpf, Oberboden und Seiten genutet

Unterboden und Seiten genutet,

Oberboden stumpf

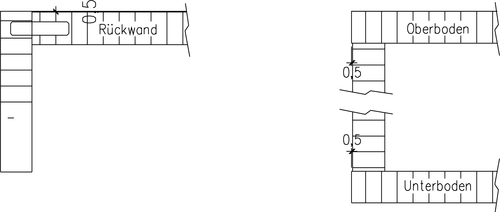

Böden und Seiten stumpf verdübelt

Blum TIP-ON

• Mechanische Öffnungsunterstützung durch kurzes Antippen
• Schließen durch leichtes Zudrücken

für grifflose Fronten

Blum CLIP top BLUMOTION 110° / 155° mit Kreuzmontageplatte

• Öffnungswinkel 110° bzw. 155°
• 3-dimensionale Fronteinstellung
• Komfortable Tiefeneinstellung über Gewindeschnecke,
  werkzeuglose Montage
• Für 155° 0-Einsprung

Frontbeschlag für sanftes und leises Schließen

Möbelpuffer

Anschlagpuffer aus Kunststoff

für den Anschlag von Fronten

Klappensystem

Blum AVENTOS HK top

Klappe für Ober- und Hochschrank

205 - 600 mm

235 mm

Blum AVENTOS HK-S Small

180 - 600 mm

163 mm

Blum AVENTOS HK-XS

240 - 600 mm

125 mm

Hochliftsystem

Blum AVENTOS HL

die einteilige Front wird parallel zur Korpusfront nach oben bewegt

300 - 580 mm

278 mm

Hochfaltklappe

Blum AVENTOS HF

zweiteilige Fronten werden beim Öffnen in der Mitte zusammengefaltet

480 - 1.040 mm

278 mm

Hochschwenkklappe

Blum AVENTOS HS

Oberschrank (wenn Platz), auch mit Kranzleisten und Wangen, große, einteilige Fronten

350 - 800 mm

276 mm

Seilzugklappenhalter

• Klappenhöhe 300 – 550 mm
• Bremskraft und Öffnungswinkel einstellbar
• Selbsteinzug mit Dämpfung

Hawa Clipo 26/36 H Inslide (IS)

• Inslide (IS) oben im Korpus laufend, Laufschiene eingenutet, keine Nut im Boden, ohne Blende, mit Clip-Laufwerk
• Für 2 oder 3 Holztüren im Korpus laufend (Inslide)
• Geeignet für Türstärken 19 – 25 mm, Höhenverstellung ± 2 mm
• Optional mit Dämpfungssystem

Laufwerk mit Kugellager:

• 2-rollig für Schiebetüren bis 26 kg
• 4-rollig für Schiebetüren bis 36 kg

Einfache Montage mit werkzeugloser Clip-Technik

und komfortabler

Höhenjustierung.

Hettich Topline XL

Für deckenhohe, großformatige Schiebetürschränke.

• Lauf- und Führungsprofil und Clips zur Profilbefestigung
• Länge 2.300 und 4.000 mm

Einfache Montage durch Clip-Technik.

Hochschrankauszug Dispensa

• Lichte Schrankbreite ab 262 mm
• Lichte Schranktiefe min. 500 mm
• Auszugsweg 470 mm

Vollauszugsbeschlag

Dispensa VVS

Tragrahmen Dispensa:

höhenverstellbarer Tragrahmen

mit Rastverbindungstechnik

Einhängekorb

Dispensa

Einhängekorb

Comfortline

Eckschrank-Schwenkauszug LeMans II

Auszug mit zwei Arenaplus-Classic-Tablare mit Rutschstopp.

Richtung links ausschwenkend = Montageart rechts

Richtung rechts ausschwenkend = Montageart links

Das Tablare ist durch das Rastersystem in eingebautem Zustand höhenverstellbar.

Blum Modul-Kühlschrank-Schlepptürscharnier 95°

• Gerade
• Drehpunkt für dicke Türen
  mit geringen Mindestfugen

Vorteile:

• Zugänglichkeit zur dreidimensionalen Verstellung (bei montiertem Kühlschrank)
• Demontage der Türe bei
  montiertem Kühlschrank möglich

Unterbodenführung

C-Grifffräsung
Ohne Fräsung

"Englischer Zug"

inkl. Frontbefestigung von BLUM

Größe Griff: B 140 x H 25 mm

Ohne Griff

Seitliche Zargenhöhe

39 – 503 mm (in 16 mm-Schritten)

Holzart

Ahorn

Ahorn

Ahorn

Buche

Buche

Buche

Eiche

Eiche

Eiche

Eiche rustikal

Eiche rustikal

Eiche rustikal

Nuss amerikanisch

Nuss amerikanisch

Nuss amerikanisch

Fichte

Fichte

Fichte

Blum MOVENTO BLUMOTION S

In Höhe und Neigung sowie seitlich und in der Tiefe einstellbar. Ein exaktes Fugenbild kann schnell, einfach und werkzeuglos erreicht werden

Blum Frontverstellbeschlag

zur Frontverstellung an Holzladen

Blum TANDEMBOX antaro

Hoher Bewegungskomfort, schwebeleichter Lauf und dynamische Belastbarkeit von

30 kg oder 65 kg.

Weiss

< 220 mm Fronthöhe ohne Reling

< 300 mm mit Reling Höhe C
> 300 mm mit Reling Höhe D

Blum TANDEMBOX antaro

Innenauszug

Blum LEGRABOX pure

Klare Linienführung und

schlichtes Zargendesign.

Innen und außen gerade

12,8 mm schlanke Seitenwände.

Weiß

Oriongrau

Innenlade mit Querreling

Blum LEGRABOX pure

Innenlade
